בתוך המשפחה הענפה של מחטים היפודרמיות, מחטי עט אינסולין מהוות תת-קבוצה ייחודית וחיונית, המאפשרת זריקות אינסולין יומיות למאות מיליוני אנשים שחיים עם סוכרת ברחבי העולם. בניגוד לזריקות רפואיות קונבנציונליות, מתן עצמי של אינסולין הוא שגרה בתדירות גבוהה המבוצעת מספר פעמים ביום (עד 4-6 פעמים) על ידי המטופלים עצמם. כתוצאה מכך, אתגר התכנון המרכזי עובר מ"אספקת תרופות יעילה" לאופטימיזציה קיצונית של כאב, קלות שימוש, עומס פסיכולוגי והיתכנות של סיבוב ארוך טווח באתר ההזרקה, תוך הבטחת מתן מיקרו-מינונים מדויקים. זה מייצג הנדסה מתוחכמת של חווית משתמש המותאמת לטיפול כרוני.

א. הבסיס למתן תרופות מדויק: דיוק מינון ובקרת שטח מת

טיפול באינסולין דורש התאמה קפדנית בין רמות הגלוקוז בדם וצריכת מזון, כאשר טעויות מינון מוגבלות לטווח צר ביותר (בדרך כלל בתוך ±5%). מחטי עט אינסולין חייבות להיות מהונדסות כדי לעמוד בתקן המדויק הזה.

צימוד מדויק עם אינסולין פנס מחטי עט אינסולין מתחברות לעטי אינסולין (מזרקים מסוג עט) באמצעות הברגים סטנדרטיים תואמי ISO. העדיפות העיקרית בתכנון היא העברת מינון אפס-הפסד. כאשר מטופל מסובב את חוגת המינון כדי לבחור 3 יחידות אינסולין, מנגנוני העט הפנימיים מקדמים את הבוכנה למרחק מדויק. כערוץ המסירה הסופי, הנפח הפנימי של המחט - במיוחד שטח מת - חייב להיות מינימלי ועקבי.

ה-Microscopic Battle Against Dead SpaceDead space מתייחס לנפח שאריות התרופה שנשמרות ברכזת המחט ובצינורית לאחר ההזרקה. עבור תכשירי אינסולין יקרים, שטח מת גורם לבזבוז; עבור מנות מיקרו (למשל, 1-2 יחידות), זה עלול להוביל לתת-מינון חמור. מחטי עט ממזערות שטח מת באמצעות העיצובים הבאים:

מבנה בעל קצה כפול: הקצה החודר לעור קדימה הוא עדין וקצר במיוחד, בעוד שהקצה האחורי החודר את מחיצת הגומי של מחסנית האינסולין מעט עבה יותר. הצינורית האחורית נשמרת קצרה במיוחד, מספיק ארוכה כדי לנקב את המחיצה ולמנוע מקום מיותר.

לומן פנימי אופטימלי של רכזת: תעלות פנימיות מחודדות או ישרות מונעות חללים שקועים שבהם תמיסת תרופה עלולה להצטבר.

זמן השהייה לאחר ההזרקה: חינוך המטופל ממליץ להשאיר את המחט מתחת לעור לפחות 10 שניות לאחר ההזרקה. זה מאזן את לחץ הרקמה עם הלחץ השיורי בתוך הצינורית, מה שמאפשר פיזור מלא של התרופה ומפחית את הסיכון לנסיגת תמיסה עם המחט.

II. עיצוב סינרגטי להזרקה ללא כאבים: מד דק במיוחד, אורך קצר במיוחד וטיפים מרובי פנים

כאב הוא הגורם העיקרי שמערער את דבקות המטופל. הביצועים נטולי הכאב של מחטי העט נובעים מהסינרגיה של טכנולוגיות מרובות.

שילוב הזהב של "Ultra-Fine" ו-"Ultra-Short"

מד קנולה: מדי המחט התפתחו מ-29G ו-31G המוקדמים ל-32G, 33G ואפילו 34G מודרניים. קנולות עדינות יותר (למשל, 33G בקוטר חיצוני של 0.21 מ"מ בלבד) מפחיתות באופן משמעותי את הגירוי לקצות העצבים העוריים ואת הנזק לסיבי השריר. עם זאת, מחטים עדינות יתר על המידה חסרות קשיחות והן נוטות להתכופף, מה שמצריך נירוסטה בדרגה גבוהה ותהליכי ציור מתקדמים כדי לשמור על חוזק מבני.

אורך קנולה: מחטים היפודרמיות מסורתיות הן לרוב באורך 12.7 מ"מ או 8 מ"מ, בעוד שמחטי עט מודרניות כוללות בדרך כלל אורכים קצרים במיוחד של 4 מ"מ, 5 מ"מ ו-6 מ"מ. מחקרים קליניים מאשרים שמחטי 4 מ"מ מספקות אינסולין בצורה מהימנה לרקמת השומן התת עורית עבור רוב סוגי הגוף, כולל אנשים הסובלים מעודף משקל, תוך הימנעות מהזרקה לשריר. עומק חדירה קצר יותר פירושו פחות מגע עצבי וטראומה קלה יותר של הרקמה. השילוב של מד עדין ואורך קצר מהווה את הבסיס הפיזי לתכנון הפחתת כאב.

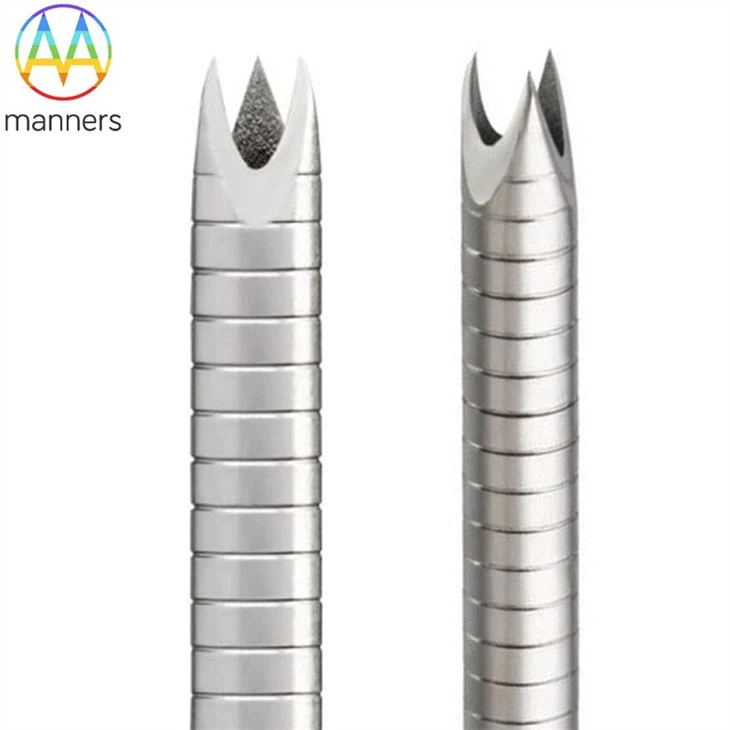

חדירה ללא כאב באמצעות טיפים מרובי פנים כפי שצוין קודם לכן, קצות משולשות או חמש פנים הופכות את פעולת החיתוך של מחטים קונבנציונליות חד-שיפוע להרחבת רקמות, ומפחיתות את כוח החדירה בשיעור של עד 50%. עבור מטופלים העוברים זריקות יומיות מרובות, המעבר הזה מכאב צורב להחדרה חלקה הוא מהפכני, ומקל ישירות על חרדה ופחד לפני ההזרקה.

עובי דופן קנולה וטכנולוגיית קיר דק במיוחד תוך שמירה על קשיחות הצינורית, טכנולוגיית דופן דקה במיוחד ממזערת את עובי הדופן כדי ליצור לומן פנימי גדול יותר עבור קוטר חיצוני נתון. זה מבטיח שהמחט נשארת קשיחה ועמידה בפני כיפוף תוך הורדת עמידות להזרקה לאספקת תרופה חלקה ללא מאמץ.

III. פרטי עיצוב ארגונומיים ופסיכולוגיים

הזרקה עצמית בתדר גבוה מטילה דרישות מחמירות לפשטות תפעולית ונוחות פסיכולוגית.

מכסי מחט משולבים והרכבה/פירוק בטוחה מחטי עט אינסולין כוללות בדרך כלל מכסי הגנה פנימיים וחיצונים: המכסה החיצוני מגן על סטריליות הקצה האחורי, והכובע הפנימי מגן על הקצה הקדמי. עיצובים מבטיחים הברגה ושחרור קל וחלק בכוח מתון, מונעים זיהום מחט או תסכול של המטופל עקב טיפול קשה. מוצרים רבים משלבים כובעים חיצוניים בעלי מרקם או גדול מדי עבור חולים עם דלקת פרקים או ראייה לקויה.

מזעור מצוקה חזותית חלק מחטי העטים מאמצות עיצוב סמוי עם הצינורית חשופה בלבד ורכזת שקופה או קומפקטית לחלוטין, כך שהמטופלים בקושי רואים את המחט במהלך ההזרקה, מה שמפחית את הפחד החזותי. בנוסף, כל מחטי העטים הן חד פעמיות, מה שמוריד מאוד את סיכוני הזיהום והעומס הפסיכולוגי.

עומק הזרקה עקבי הבסיס של רכזת מחט העט כולל בדרך כלל משטח תומך שטוח, המבטיח עומק חדירה אחיד במהלך הזרקה אנכית והימנעות מהחדרה עמוקה מדי או רדודה הנגרמת בגלל זוויות לא יציבות.

IV. תמיכה ארוכת טווח בסיבוב של אתר ההזרקה

זריקות חוזרות ונשנות באותו אתר עלולות לגרום לליפוהיפרטרופיה או ליפוטרופיה, ולפגוע בספיגת האינסולין. לפיכך, מומלץ לחולים לסובב אתרי ההזרקה באופן קבוע (בטן, ירכיים, זרועות עליונות וישבן).

האיזון בין תאימות אוניברסלית ומודלים מיוחדים מחטי העט חייבות להיות תואמות לעטי אינסולין מיינסטרים (NovoPen, KwikPen, Lantus SoloStar וכו'), המובטחים על ידי תקני ISO. בינתיים, דגמים מיוחדים קצרים ועדינים יותר זמינים לילדים או לחולים רגישים במיוחד.

הקלה על פרוטוקולי הזרקה סטנדרטיים כל אלמנט עיצובי של מחטי עט - מאריזה בודדת סטרילית לפתיחה קלה וסימוני מימדים ברורים (אם כי מטופלים מסתמכים בדרך כלל על חוגי עט ולא על סימוני מחט) ועד תאימות לפח חדים לסילוק בטוח לאחר שימוש - מנחה את המטופלים לעבר שגרה עצמית בטוחה ותקנית בת קיימא.

מסקנה: מכלי למלווה אמין

עקרונות העיצוב של מחטי עט אינסולין מדגימים כיצד ניתן לשלב מכשיר רפואי עמוק בחיי היומיום של חולי מחלות כרוניות. מעבר לפונקציות החדירה וההגשה בלבד, באמצעות בקרת דיוק של מיקרו-מינונים, עיצוב רב-ממדי נטול כאבים, אופטימיזציה קיצונית של שימושיות ותמיכה בטיפול ארוך טווח, מכשירים אלו הופכים חומרה רפואית קרה לבני לוויה מהימנים לניהול מחלות חולים. כל התקדמות - מד עדין יותר, אורך קצר יותר, החדרה חלקה יותר - מתורגמת ישירות לשיפורים מוחשיים באיכות החיים של מיליוני אנשים עם סוכרת. זה מייצג את ההתגלמות הלבבית והחזקה ביותר של הנדסת חווית משתמש בתחום הבריאות.
